Kompletny przewodnik po łącznikach do spawania doczołowego: wszystko, co musisz wiedzieć

Czym są łączniki rurowe do spawania doczołowego

Łączniki rurowe do spawania doczołowego to elementy używane do łączenia, przekierowywania lub kończenia odcinków rur w systemie rurowym poprzez spawanie ich bezpośrednio z końcami rur, tworząc trwałe, odporne na wycieki połączenie. W przeciwieństwie do złączek gwintowanych lub kielichowych, złącza do spawania doczołowego są ścięte na krawędziach, aby umożliwić spawaczowi połączenie złączki i rury w jedną ciągłą spoinę, co skutkuje gładką powierzchnią wewnętrzną przy minimalnych zakłóceniach przepływu.

Ta metoda łączenia jest powszechnie preferowana w zastosowaniach przemysłowych wysokociśnieniowych i wysokotemperaturowych, w tym w rurociągach ropy i gazu, zakładach wytwarzania energii i zakładach przetwórstwa chemicznego, gdzie integralność połączenia w ekstremalnych warunkach nie podlega negocjacjom. Ponieważ sama spoina staje się częścią konstrukcji rury, a nie oddzielnym połączeniem mechanicznym, łączniki do spawania doczołowego zazwyczaj zapewniają lepszą wytrzymałość i niezawodność w porównaniu z alternatywnymi metodami łączenia.

Typowe typy złączek do spawania doczołowego

Złączki do spawania doczołowego są dostępne w kilku standardowych kształtach, każdy zaprojektowany do pełnienia określonej funkcji w układzie rurociągów. Zrozumienie tych typów pomaga inżynierom i zespołom zaopatrzeniowym określić właściwy komponent dla każdego zastosowania.

Łokcie

Łokcie change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

Koszulki

Koszulki allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Reduktory

Reduktory connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

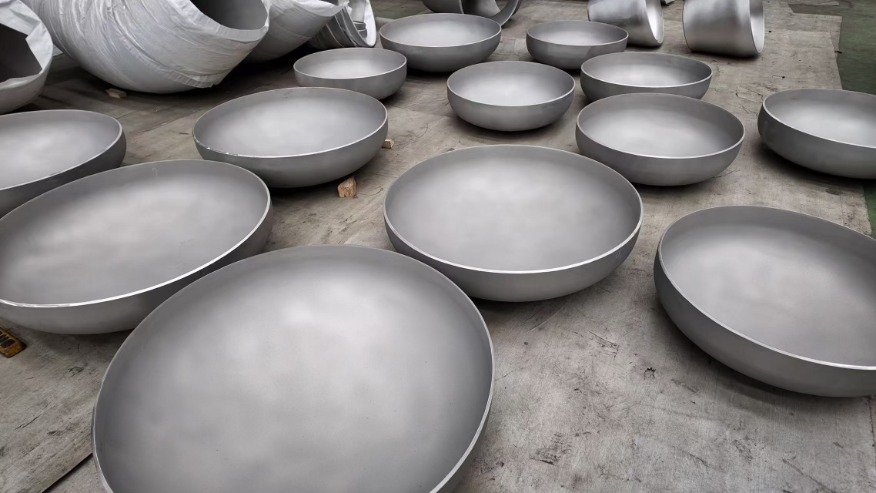

Czapki

Czapki are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Materiały stosowane w produkcji złączy spawanych doczołowo

Wybór materiału znacząco wpływa na wydajność, koszt i przydatność zastosowania złączek do spawania doczołowego. Poniższa tabela przedstawia popularne materiały i ich typowe przypadki użycia w przemysłowych systemach rurowych.

Zrozumienie grubości ściany i ocen harmonogramu

Złączki do spawania doczołowego są produkowane w celu dopasowania do określonych harmonogramów rur, które wskazują grubość ścianki złączki w stosunku do jej średnicy zewnętrznej. Typowe zestawienia obejmują Załącznik 10, 40 i 80, przy czym wyższe numery harmonogramów wskazują grubsze ściany, które są w stanie wytrzymać większe ciśnienie wewnętrzne. Wybór prawidłowego harmonogramu ma kluczowe znaczenie, ponieważ niedopasowana grubość ścianki pomiędzy złączką a rurą łączącą może spowodować powstanie słabych punktów w złączu spawanym, zagrażając ogólnej integralności systemu.

Inżynierowie zazwyczaj obliczają wymagane parametry harmonogramu na podstawie ciśnienia roboczego systemu, temperatury i właściwości mechanicznych konkretnego materiału, często odwołując się do norm takich jak ASME B16.9, które regulują wymagania dotyczące wymiarów i tolerancji dla produkowanych fabrycznie złączek do spawania doczołowego.

Kluczowe zalety złączek do spawania doczołowego w porównaniu z innymi typami połączeń

Złączki do spawania doczołowego oferują kilka praktycznych zalet, które czynią je preferowanym wyborem w wymagających zastosowaniach przemysłowych w porównaniu z alternatywami gwintowanymi lub kołnierzowymi.

• Doskonała wytrzymałość połączenia dzięki całkowicie stopionemu połączeniu pomiędzy złączką a rurą.
• Mniejsze ryzyko wycieków w porównaniu z połączeniami gwintowanymi, które mogą poluzować się pod wpływem wibracji lub cykli termicznych.
• Gładki otwór wewnętrzny minimalizujący turbulencje i spadek ciśnienia na złączce.
• Lepiej nadaje się do systemów wysokotemperaturowych i wysokociśnieniowych, w których mogą zawieść połączenia mechaniczne.
• Niższe wymagania dotyczące długoterminowej konserwacji po prawidłowym zespawaniu i sprawdzeniu.

Zagadnienia dotyczące instalacji i kontroli jakości

Prawidłowy montaż złączek spawanych doczołowo wymaga wykwalifikowanych spawaczy i starannego przygotowania złącza, w tym dokładnego ukosowania i wyrównania przed rozpoczęciem spawania. Jakakolwiek niewspółosiowość lub niespójna szczelina pomiędzy złączką a rurą może skutkować defektami spoin, które zagrażają integralności strukturalnej złącza, szczególnie w zastosowaniach wysokociśnieniowych, gdzie awaria może mieć poważne konsekwencje dla bezpieczeństwa.

Środki kontroli jakości, takie jak badania radiograficzne, badania ultradźwiękowe i badania penetracyjne barwnika, są powszechnie stosowane w celu sprawdzenia integralności spoiny po instalacji, szczególnie w krytycznych systemach, takich jak wytwarzanie energii lub przetwarzanie petrochemiczne, gdzie niewykryte wady spoiny mogą z czasem prowadzić do katastrofalnych uszkodzeń.

Wybór odpowiedniego złącza do spawania doczołowego dla Twojego projektu

Wybór odpowiedniego złącza do spawania doczołowego obejmuje łączną ocenę wielu czynników, w tym ciśnienia roboczego rury, zakresu temperatur, transportowanej cieczy lub gazu oraz otaczających warunków środowiskowych. Ścisła współpraca z kompetentnym dostawcą i odwoływanie się do obowiązujących standardów branżowych gwarantuje, że wybrane łączniki, materiały i parametry harmonogramu będą dokładnie odpowiadać wymaganiom konkretnego systemu rurociągów, co ostatecznie zapewni długoterminową niezawodność i bezpieczeństwo całej instalacji.
